| 大野機械SG系列罐用噴射式混合器是一種用于混合和翻轉液體的新型混合設備，其特點是結構可靠、無須保養、無泄露。噴射式混合器主要用于容器、儲罐和中和池，完成如成品油調合、酸堿中和，防沉降、防自聚等工藝過程，克服了傳統頂式及側向式攪拌的固有弊端，如易泄露，操作費用高等。 |
|
從噴射式混合器噴嘴中噴出的液流以其高速在其周圍形成局部低壓，從罐中吸附并帶動一股液流，使其加速，共同進入混合段，物料被充分混合后仍以較高速度出混合器，再次在噴射式混合器出口處形成局部低壓，卷吸大量罐內物料，從而達到一種宏觀的混合。

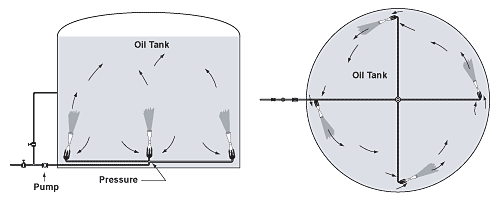

一個或多個噴射式混合器合理組合，能使大容量罐中物料宏觀上達到均勻混合。 |
|
| 螺紋連接的噴射式混合器 |
|
尺寸 |
SG-1-R |
SG-2-R |
SG-3-R |
SG-4-R |
SG-5-R |
SG-6-R |
SG-7-R |
d |
Rc3/4 |
Rc1 |
Rc1 1/2 |
Rc1 1/2 |
Rc2 |
Rc3 |
Rc4 |
L |
170 |
220 |
265 |
345 |
400 |
520 |
610 |
h |
20 |
24 |
24 |
24 |
30 |
33 |
40 |
D |
52/50 |
60/60 |
75/70 |
85/80 |
100/90 |
125/120 |
160/150 |
|
注：表中尺寸為材質不銹鋼或塑料混合器。 |
| 法蘭連接的噴射式混合器 |
 |
 |
尺寸 |
SG-1-F |
SG-2-F |
SG-3-F |
SG-4-F |
SG-5-F |
SG-6-F |
SG-7-F |
d |
20 |
25 |
40 |
40 |
50 |
80 |
100 |
L |
205/170 |
255/220 |
300/265 |
380/345 |
440/400 |
570/520 |
660/610 |
D |
52/50 |
60/60 |
75/70 |
85/80 |
100/90 |
125/120 |
160/150 |
|
| 注：表中尺寸為材質不銹鋼或塑料混合器 |
|
|
|
|
|
| 大野公司可根據客戶要求，代為選型、設計，請與技術部聯系。 |
| |
